В бетонных полах

Установка в цементную стяжку

Если Вы решили установить систему "теплый пол" в строящемся здании, где еще не залита стяжка, мы Вам рекомендуем использовать нагревательный кабель Deviflex. Он устанавливается в цементно-песчаную или бетонную стяжку толщиной 3 - 7 см., которая обеспечивает равномерный прогрев и поддержание комфортной температуры пола.

Кабельную систему отопления можно использовать не только для комфортного подогрева пола, но и в качестве системы «Полное отопление», когда система DEVI является единственным источником тепла в помещении. Система «Полное отопление» компенсирует тепловые потери и обеспечивает постоянную заданную температуру воздуха в помещении, в то время как система «Теплый пол» направлена на поддержание комфортной температуры поверхности пола.

Инструкция по установке нагревательного кабеля

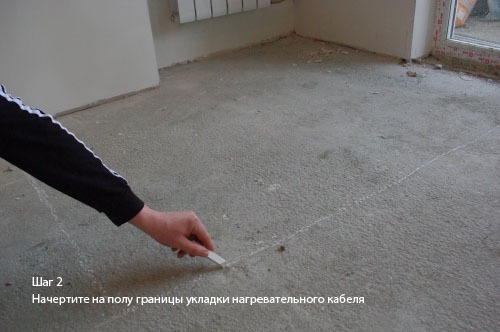

Нагревательные кабели рекомендуем укладывать на свободную площадь, не занятую стационарным оборудованием (холодильник, плита, ванная, стиральная машина, шкаф-купе и т.д.). Просчитав обогреваемую площадь, необходимо определить мощность обогрева в ваттах на один квадратный метр (Вт/м2). Для систем комфортного подогрева пола в квартире типового панельного дома значение удельной мощности составляет 100 – 130 Вт/м2 для кухни, детской комнаты и гостиной, и 130 – 150 Вт/м2 для ванных комнат и санузлов. Для систем полного отопления мощность составляет 150-200 Вт/м2.

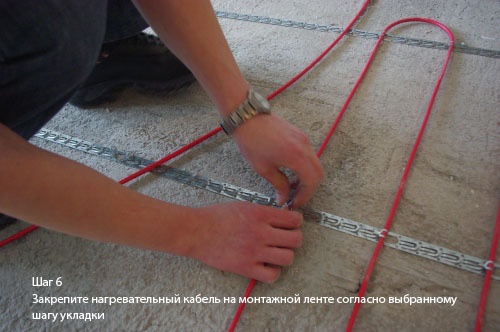

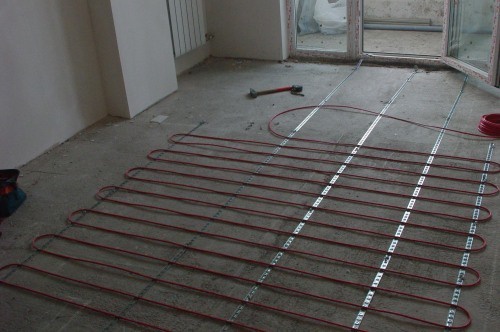

Далее необходимо определить шаг укладки кабеля. Шаг укладки позволяет сохранять ту мощность на 1 м2, которую рассчитывают и закладывают на этапе проектирования (см. таблицу).

Шаг укладки, см	Мощность(Вт/м2) (DTIP-18)	Мощность(Вт/м2) (DTIP-10)
7,5	220	121
7,5-10=(8,75)*	190	104
10	165	91
10-2,5=(11,25)*	145	81
12,5	130	73
12,5-15=(13,75)*	120	6
* Переменный шаг укладки. Например, 7,5 - 10 = (8,75) означает, что одну линию кабеля укладывают через 7,5 см, а следующую линию через 10 см. Затем снова через 7,5 см и т.д.

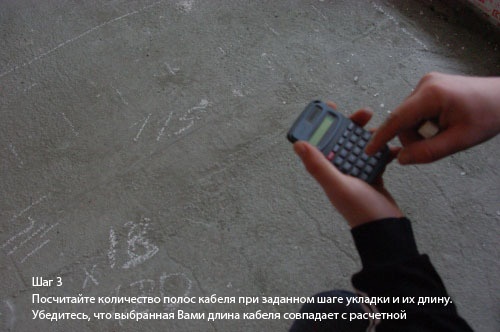

После этого определяем длину нагревательного кабеля, которая равняется частному от деления обогреваемой площади на шаг укладки. Например, для ванной комнаты с обогреваемой площадью 2 м2 и удельной мощностью 160 Вт/м2 шаг укладки составит 10 см для кабеля DTIP-18, а длина кабеля – 20 метров.

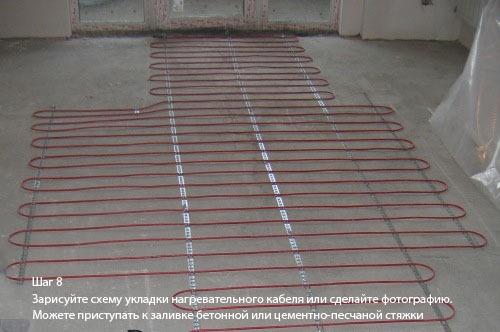

Для соблюдения равномерного распределения тепла по поверхности пола толщина бетонной или цементно-песчаной стяжки над кабелем должна быть от 3 до 5 см.
Нагревательный кабель можно включать только после естественного затвердевания стяжки. Для цементно-песчаной стяжки этот период составляет 28-30 дней.

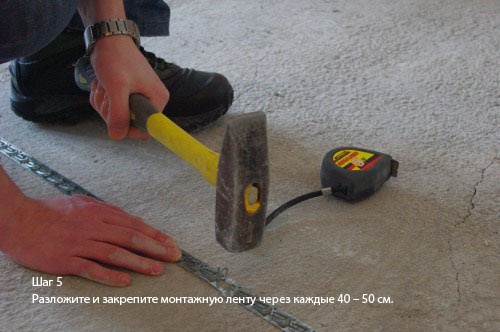

Для просмотра инструкции щелкните на первой картинке
